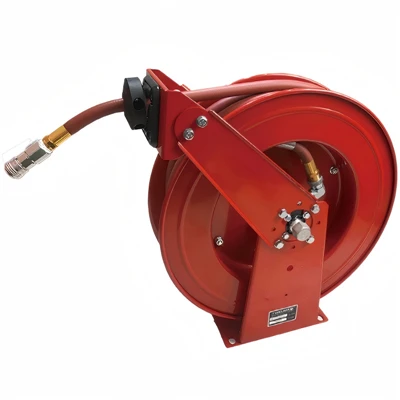

قرقره فنر صنعتی-سنگین

طراحی شده در اطراف بار شلنگ، نه فقط طول شیلنگ

ظرفیت یک قرقره سنگین-به تنهایی با طول شلنگ قابل تعیین نیست.

یک شلنگ 20 متری با قطر بیرونی کوچک ممکن است بار مکانیکی بسیار متفاوتی را نسبت به شلنگ 20 متری با ساختار بزرگتر و دیواره سنگین‌تر تحمیل کند. با افزایش وزن شیلنگ، قرقره باید پشتیبانی بیشتری ایجاد کند و فنر باید گشتاور کافی برای جمع کردن مجموعه ایجاد کند.

چهار ویژگی شلنگ به ویژه مهم است:

• ■ طول شیلنگ:تعیین می کند که چه مقدار شلنگ باید روی درام ذخیره شود.
• ■ قطر بیرونی شیلنگ:مقدار فضای درام مورد نیاز برای هر لایه سیم پیچ را تعیین می کند.
• ■ وزن شیلنگ:به طور مستقیم بر بار حمل شده توسط قرقره و نیروی جمع شدن مورد نیاز تأثیر می گذارد.
• ■ حداقل شعاع خمش:تعیین می کند که آیا شیلنگ می تواند به طور ایمن در اطراف قطر درام انتخاب شده پیچیده شود.

بنابراین، یک قرقره سنگین-به جای اینکه فقط با توجه به فاصله گسترش دلخواه انتخاب شود، باید با مشخصات کامل شلنگ مطابقت داده شود.

-درام با ظرفیت بالا برای مجموعه های شلنگ بزرگ

درام جزء اصلی ذخیره سازی یک قرقره شلنگ صنعتی است.

همانطور که شیلنگ روی درام پیچیده می شود، هر لایه قطر سیم پیچ موثر را افزایش می دهد. قرقره ای که برای شلنگ سنگین در نظر گرفته شده است باید حجم ذخیره سازی کافی را فراهم کند و در عین حال هندسه سیم پیچی مناسبی را حفظ کند.

طراحی درام بر:

• •حداکثر ظرفیت شلنگ
• •قوام سیم پیچ
• •وضعیت خم شدن شیلنگ
• •چرخش قرقره
• •گشتاور فنری مورد نیاز
• •ابعاد کلی نصب

درام باید مسیر سیم پیچی را فراهم کند که شیلنگ را بیش از شعاع خمش توصیه شده آن تحت فشار قرار ندهد.

برای شلنگ های صنعتی بزرگتر، این امر به ویژه مهم است زیرا خم شدن محکم مکرر می تواند خستگی شلنگ را تسریع کند و عمر مفید آن را کوتاه کند.

گشتاور فنری مطابق با شیلنگ های سنگین

یک قرقره فنر سنگین-به جای استفاده از فنر قوی تر، به گشتاور فنر کنترل شده بستگی دارد.

فنر باید نیروی چرخشی کافی برای جمع کردن شیلنگ از موقعیت کشیده و در عین حال قابل کنترل در حین استقرار شلنگ ایجاد کند.

با بیرون کشیدن شیلنگ، فنر انرژی را ذخیره می کند. با بازگشت شیلنگ، این انرژی ذخیره شده، درام را در جهت مخالف می راند.

ظرفیت فنر مورد نیاز تحت تأثیر موارد زیر است:

• •وزن شلنگ
• •طول شلنگ
• •قطر درام
• •تعداد لایه های سیم پیچ
• •جهت نصب
• •مسیریابی شیلنگ
• •فاصله انقباض

اگر نیروی فنر کافی نباشد، ممکن است شلنگ به طور کامل برنگردد. از طرف دیگر، نیروی بیش از حد فنر می تواند گسترش شلنگ را دشوار کرده و تنش مکانیکی را افزایش دهد.

به همین دلیل، انتخاب فنر یکی از ملاحظات مهندسی کلیدی در یک حلقه کار سنگین-است.

پشتیبانی تقویت شده برای بارهای صنعتی

قاب نگهدارنده قرقره، شیلنگ، مکانیسم فنر و اتصالات سیال مربوطه را حمل می کند.

در طول عملکرد عادی، قاب بیش از وزن ثابت قرقره قرار می گیرد. کشیدن شیلنگ بار دینامیکی ایجاد می کند، در حالی که جمع شدن خودکار نیروی اضافی را از طریق مجموعه دوار ایجاد می کند.

بنابراین، برای نصب‌های سنگین-، ساختار پشتیبانی باید برای موارد زیر ارزیابی شود:

• •بار استاتیک
• •نیروی کشش شلنگ
• •نیروی پسرفت
• •چرخش قرقره
• •لرزش تجهیزات
• •جهت نصب
• •چرخه های عملیاتی مکرر

ساختار پشتیبانی سفت و سخت به حفظ تراز بین درام، شفت، مکانیسم فنر و مسیر شلنگ کمک می کند.

این به ویژه برای قرقره های نصب شده بر روی ماشین آلات سنگین یا تجهیزات سرویس سیار، که در آن لرزش می تواند در حین کار وجود داشته باشد، مرتبط است.

مسیریابی شیلنگ در شرایط کاری واقعی

قرقره شلنگ سنگین{0}}نباید تنها زمانی ارزیابی شود که شلنگ کاملاً زخمی شده باشد.

مسیر واقعی شیلنگ در حین کار به همان اندازه مهم است.

بسته به نوع نصب، شیلنگ ممکن است قرقره را به صورت افقی، عمودی، رو به پایین یا در یک زاویه ترک کند. جهت کشش هم بر بار مکانیکی و هم بر نحوه برگشت شیلنگ به درام تأثیر می گذارد.

نصب باید فاصله کافی را ایجاد کند تا شیلنگ چنین نکند:

• •روی لبه های تیز مالش دهید
• •از اجزای متحرک ماشین عبور کنید
• •تماس با سطوح داغ
• •زیر تجهیزات محبوس شوید
• •از شعاع خمشی توصیه شده آن فراتر رود

یک راهنمای شلنگ مناسب می تواند به کنترل زاویه ورودی و حفظ یک مسیر سیم پیچ ثابت کمک کند.

ساخته شده برای چرخه های صنعتی تکراری

قرقره های سنگین{0}}اغلب در مواردی استفاده می شود که شیلنگ ها یک یا دو بار در روز مستقر نمی شوند، بلکه به طور مکرر در طول عملیات معمولی کار می کنند.

یک چرخه معمولی ممکن است شامل موارد زیر باشد:

1. اپراتور شلنگ را بیرون می کشد.
2. شیلنگ به موقعیت سرویس می رسد.
3. تجهیزات سرویس یا عملیاتی می شوند.
4. شیلنگ در طول کار کشیده می شود.
5. اپراتور شلنگ را آزاد می کند.
6. مکانیزم فنری شلنگ را جمع می کند.
7. شلنگ به درام برمی گردد.

چرخه های مکرر نیازهای مکانیکی را بر روی فنر، شفت، یاتاقان ها یا بوش ها، چرخاننده، درام، راهنمای شیلنگ و ساختار نصب اعمال می کند.

بنابراین قرقره باید بر اساس فرکانس مورد انتظار عملیات انتخاب شود نه صرفاً حداکثر ظرفیت شلنگ آن.

برنامه‌های کاربردی که در آن ساخت‌وساز سنگین{0}}مهم است

تعمیر و نگهداری تجهیزات سنگین

ماشین‌های بزرگ ساختمانی و صنعتی می‌توانند در حین تعمیر به شیلنگ‌های بلند و مستحکم نیاز داشته باشند. یک قرقره سنگین{1}}همچنین ذخیره سازی کنترل شده ای را فراهم می کند و در عین حال شلنگ را در دسترس نگه می دارد.

خطوط تولید صنعتی

در جایی که نقاط سرویس در اطراف ماشین‌های بزرگ توزیع می‌شوند، قرقره می‌تواند اتصال شیلنگ اختصاصی را بدون گذاشتن شلنگ اضافی در سراسر منطقه تولید فراهم کند.

کارگاه ماشین آلات

کارگاه های تعمیر و نگهداری ممکن است شیلنگ های هیدرولیک، پنوماتیک، روانکاری یا تمیز کردن را با وزن نسبتاً بالا و استفاده مکرر انجام دهند.

واحدهای خدمات سیار

قرقره‌های نصب‌شده{0}}خودرو باید در شرایط مکانیکی مرتبط با حمل و نقل علاوه بر استقرار شیلنگ معمولی مقاومت کنند.

سیستم های نظافت صنعتی

در جایی که شیلنگ و اجزای مایع انتخاب شده مناسب هستند، یک حلقه فنر{0} سنگین می‌تواند شیلنگ‌های تمیزکننده بزرگ‌تری را که در اطراف تجهیزات صنعتی استفاده می‌شود مدیریت کند.

انتخاب قرقره با سناریوی کاری

نصب های مختلف خواسته های متفاوتی را روی یک قرقره قرار می دهند.

ظرفیت شیلنگ یکسان ممکن است بسته به محل نصب قرقره به ترتیبات نصب متفاوتی نیاز داشته باشد.

سازگاری سیال از مجموعه شیلنگ کامل می آید

قرقره فنری را می توان به عنوان بخشی از سیستم های مختلف تحویل سیال استفاده کرد، اما محیط کار باید هنگام تعیین مجموعه کامل در نظر گرفته شود.

کاربردهای صنعتی احتمالی ممکن است شامل موارد زیر باشد:

• •سیالات هیدرولیک
• •روغن های روان کننده
• •گریس
• •هوای فشرده
• •آب
• •مایعات پاک کننده
• •سایر رسانه های سازگار

شیلنگ باید با محیط سازگار باشد، در حالی که چرخ گردان، مهر و موم، اتصالات، و سایر اجزای تماس مایع- نیز باید الزامات برنامه را برآورده کنند.

سازگاری فشار نیز باید به همین ترتیب در نظر گرفته شود. فشار کاری مسیر کامل سیال باید در حد توانایی نامی اجزای جداگانه آن باقی بماند.

نصب یک حلقه فنری سنگین-وظیفه

محل نصب تعیین می کند که قرقره چگونه بارهای عملیاتی را تجربه می کند.

نصب دیوار

یک دیوار ساختاری سفت و سخت می تواند یک نقطه نصب ثابت برای کاربردهای کارگاهی و تعمیر و نگهداری فراهم کند.

نصب ماشین

نصب مستقیم بر روی تجهیزات می تواند فاصله مسیر شیلنگ را کوتاه کند اما به پشتیبانی ساختاری کافی از قاب دستگاه نیاز دارد.

نصب خودرو

نصب وسیله نقلیه نیازمند توجه بیشتری به لرزش و حرکت است. قرقره باید محکم باشد تا حمل و نقل فشار مکانیکی بیش از حد ایجاد نکند.

نصب سربار

موقعیت بالای سر می تواند شلنگ را از کف دور نگه دارد، اما ساختار نگهدارنده باید بتواند مجموعه قرقره و شلنگ را حمل کند.

سخت افزار نصب باید با توجه به وزن واقعی قرقره و بارهای دینامیکی ایجاد شده در حین استفاده انتخاب شود.

ملاحظات مادی و زیست محیطی

کار سنگین{0}}به طور خودکار به این معنا نیست که هر قرقره به مواد یکسانی نیاز دارد.

ساخت مناسب بستگی به محیطی دارد که قرقره در آن کار می کند.

برای کارگاه های صنعتی عمومی، یک سازه فولادی محافظت شده ممکن است مقاومت مکانیکی مورد نیاز را فراهم کند.

برای محیط‌های مرطوب یا خورنده، ممکن است مواد مقاوم در برابر خوردگی{0}}یا عملیات سطحی مناسب‌تر باشند.

برنامه های کاربردی در فضای باز نیز باید در نظر گرفته شوند:

• •قرار گرفتن در معرض باران
• •رطوبت
• •گرد و غبار
• •تغییرات دما
• •قرار گرفتن در معرض اشعه ماوراء بنفش
• •آلودگی جاده ها
• •مواد شیمیایی پاک کننده

مواد قرقره، پوشش شلنگ، چرخش، اتصالات و سخت افزار نصب باید به عنوان یک سیستم کامل ارزیابی شوند.

چه زمانی به جای کار متوسط-وظیفه سنگین-وظیفه را انتخاب کنید

تصمیم باید بر اساس بار عملیاتی باشد تا اصطلاحات محصول.

زمانی که چندین مورد از شرایط زیر اعمال می‌شود، پیکربندی{0}}وظیفه‌ای سنگین مرتبط‌تر می‌شود:

• •شیلنگ دارای قطر بیرونی زیادی است.
• •مجموعه شلنگ نسبتا سنگین است.
• •طول شلنگ بلند مورد نیاز است.
• •قرقره به طور مکرر عمل خواهد کرد.
• •نصب در معرض لرزش است.
• •قرقره بر روی تجهیزات سیار نصب می شود.
• •شیلنگ در یک محیط صنعتی پر تقاضا استفاده می شود.
• •یک ساختار نصب قوی تر مورد نیاز است.
• •شیلنگ باید پس از استفاده مکرر به طور خودکار جمع شود.

اگر برنامه شامل یک شلنگ سبک وزن با عملکرد گاه به گاه باشد، یک قرقره کوچکتر ممکن است مناسب تر باشد.

پیکربندی فنی قرقره فنری سنگین-Duty

اطلاعات مهندسی مورد نیاز برای انتخاب سفارشی

برای یک قرقره سنگین-، مفیدترین اطلاعات صرفاً "من به یک قرقره بزرگ نیاز دارم" نیست.

مشخصات کامل برنامه باید شامل موارد زیر باشد:

• ■ نوع شلنگ:هیدرولیک / پنوماتیک / آب / روانکاری / دیگر
• ■ طول شیلنگ:فاصله گسترش مورد نیاز
• ■ شناسه شیلنگ:عبور جریان مورد نیاز
• ■ شیلنگ OD:قطر خارجی واقعی
• ■ وزن شیلنگ:وزن مجموعه شیلنگ کامل
• ■ فشار کاری:حداکثر فشار عملیاتی
• ■ متوسط:مایع یا گاز در حال انتقال
• ■ حداقل شعاع خمش:نیاز سازنده شیلنگ
• ■ موقعیت نصب:افقی / عمودی / بالای سر / وسیله نقلیه
• ■ جهت کشش:جهت خروج شیلنگ مورد انتظار
• ■ فرکانس عملیاتی:گاه به گاه / منظم / مکرر
• ■ محیط زیست:داخلی / خارجی / مرطوب / گرد و غبار / خورنده

این جزئیات اجازه می دهد تا ظرفیت قرقره، نیروی فنر، مسیر خرطومی و ترتیب نصب با هم ارزیابی شوند.

حلقه فنر صنعتی سنگین-برای برنامه‌های OEM

برای سازندگان تجهیزات و یکپارچه‌کننده‌های سیستم‌های صنعتی، قرقره را می‌توان به جای اینکه به عنوان یک لوازم جانبی مستقل اضافه کرد، در طراحی کلی دستگاه گنجانده شود.

موقعیت قرقره را می توان در حدود زیر برنامه ریزی کرد:

• •خطوط هیدرولیک یا پنوماتیک موجود
• •منطقه کاری اپراتور
• •نقاط دسترسی به تجهیزات
• •مکان های تعمیر و نگهداری
• •فضای نصب در دسترس
• •مسیریابی شیلنگ
• •دسترسی به خدمات
• •حرکت ماشین

پیکربندی های سفارشی ممکن است شامل ابعاد قرقره، مشخصات شلنگ، ویژگی های فنر، براکت های نصب، انواع اتصال، مواد، عملیات سطح و برچسب زدن باشد.

ارائه چیدمان دستگاه و الزامات شلنگ در مرحله طراحی می تواند به جلوگیری از مشکلات ترخیص و مسیریابی پس از نصب کمک کند.

مزایای محصول

حمل و نقل شیلنگ سنگین

برای کاربردهایی طراحی شده است که وزن شلنگ و بارهای مکانیکی نیاز به ساخت قرقره قابل توجه تری دارند.

بازگشت خودکار

مکانیزم فنر، شلنگ را پس از کار به محل ذخیره سازی برمی گرداند.

محدوده کاری بزرگ

این قرقره می‌تواند پیکربندی‌های شلنگ طولانی‌تری را در صورت تطبیق با ظرفیت درام مناسب، در خود جای دهد.

سیم پیچ کنترل شده

راهنمای درام و شیلنگ به حفظ یک مسیر سیم پیچ سازمان یافته در حین پس کشیدن کمک می کند.

تاسیسات صنعتی

قرقره را می توان در کارگاه ها، ماشین آلات، ایستگاه های خدمات و تجهیزات سیار ادغام کرد.

طراحی مبتنی بر برنامه{0}

اندازه شیلنگ، فشار، متوسط، جهت نصب و شرایط محیطی را می توان در هنگام پیکربندی قرقره در نظر گرفت.

سوالات متداول

حلقه فنری{0}Duty Industrial Heavy خود را پیکربندی کنید

یک پیکربندی مناسب قرقره با شلنگ شروع می شود تا قرقره.

مشخصات شلنگ و شرایط کار، از جمله ابعاد شلنگ، طول، وزن، فشار، محیط کار، موقعیت نصب و فرکانس کاری مورد انتظار را ارسال کنید.

سپس قرقره را می توان بر اساس بار مکانیکی واقعی، ظرفیت ذخیره سازی، نیاز فنر، مسیر شیلنگ و شرایط نصب پیکربندی کرد.
